运城市“盐湖区冯村乡西阳村智慧灌溉”整体规划占地面积400亩，其中示范园占地面积300亩，温室棚占地100亩。示范园建成后，将形成五大展示板块：智慧灌溉系统展示区、设施农业展示区、物联网大数据展示区、农艺技术展示区、产销一体化平台展示区。

已建成的100亩示范园全部种植丹霞红梨树，采用先进的滴灌、微喷技术（上喷下滴，树上采用倒挂微喷，树下采用膜下滴灌），同时增加了先进的高压雾化系统。由“梨树种植管控系统”和“智慧灌溉云平台”组成的农业物联网系统，可以实现由传统的经验种植到以大数据为支撑的精准种植的转变。

智慧灌溉系统

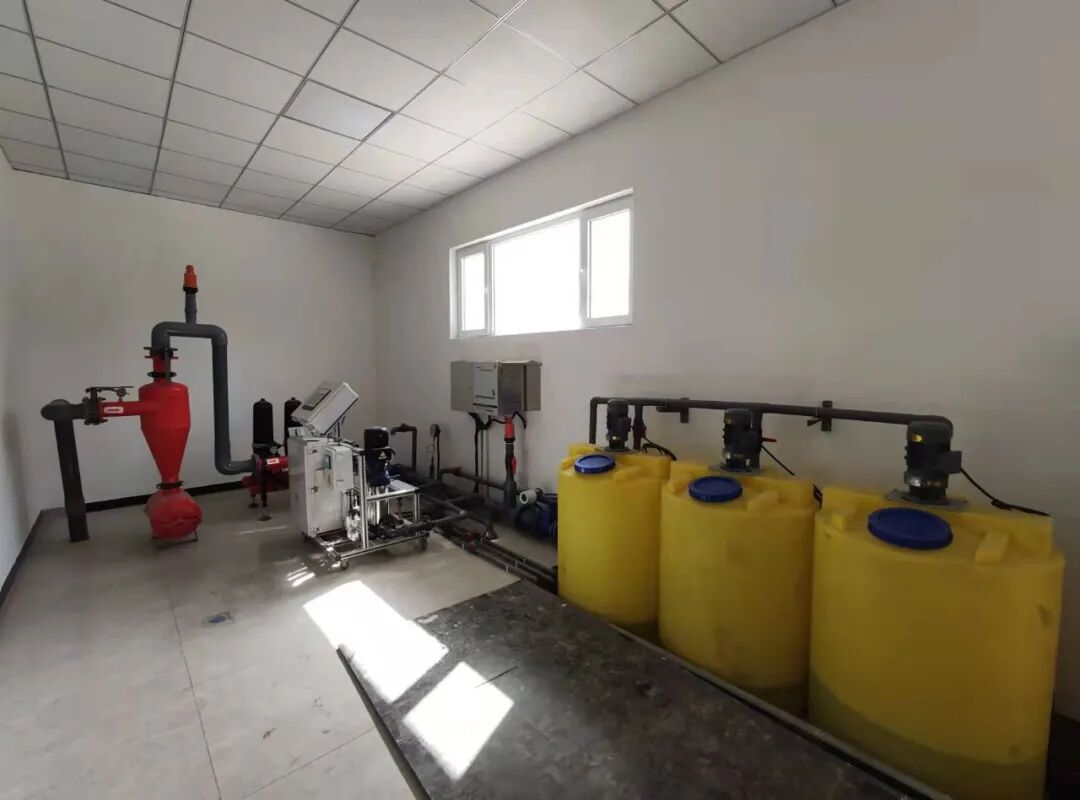

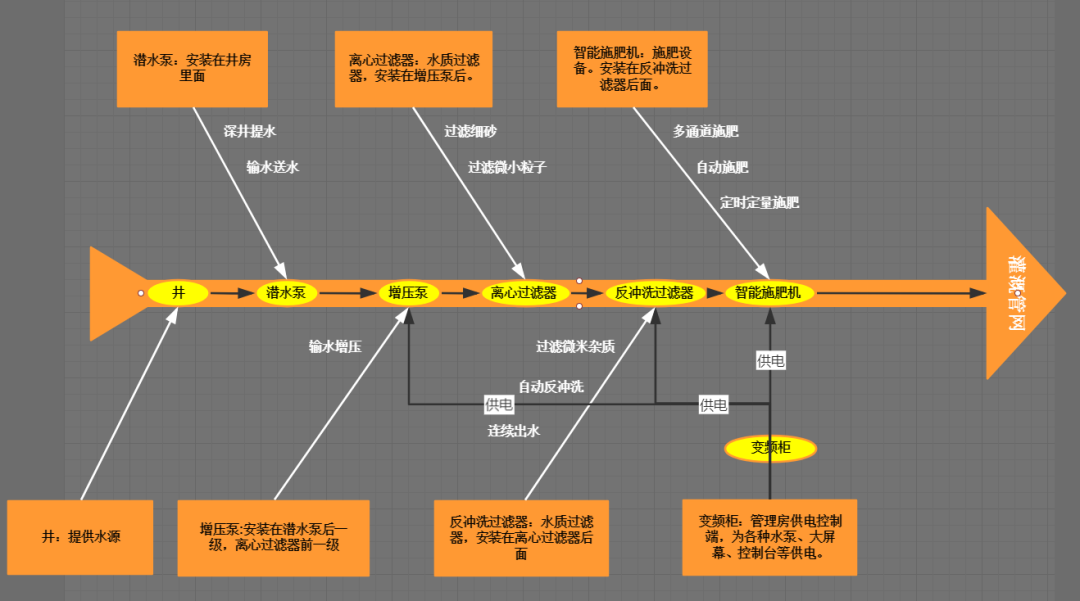

水源由潜水泵地下抽水送到管理房，通过增压泵增压，使水压满足灌溉的要求，进行实时的流速监测和总水量的监测，再经过离心+叠片自动反冲洗过滤器过滤水中颗粒杂质，使灌溉水不堵滴头和喷头。最后通过智能施肥机将水溶肥注入到管道中，再通过滴灌管、微喷头灌施到田间，变频柜控制增压泵恒压供水，保证灌溉系统正常运行。

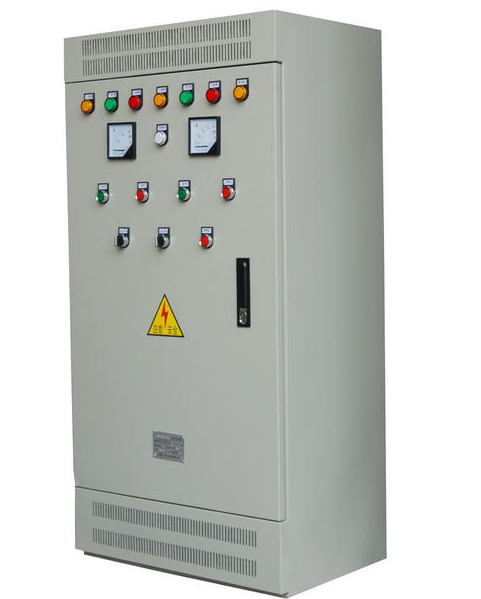

1变频柜

控制增压泵，自动调节增压泵压力，为整个管理房的电器设备提供电源（包括增压泵、智能施肥机、监控屏幕、室内摄像头、控制台、交换机柜、灌溉控制器）。

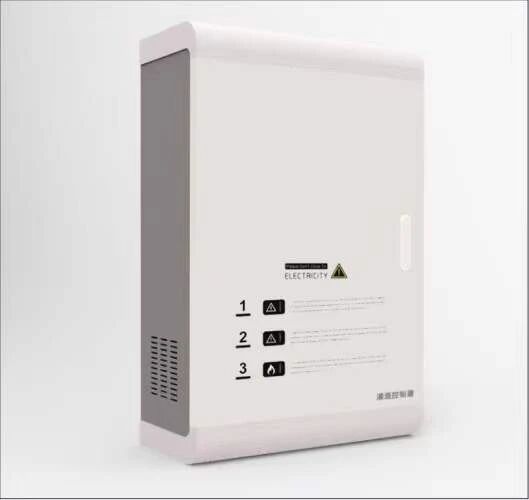

2灌溉控制器

整套系统由一个控制器和若干个解码器与电磁阀组成，可以通过控制器远程控制农田间的电磁阀门的开启和关闭，用于实现农田轮灌制度，自动灌溉。

3智能施肥机

将可溶性固体肥料或液体肥料配兑而成的肥液注入到灌溉管道中，使肥液与灌溉水一起，均匀、准确地输送到作物根部土壤。

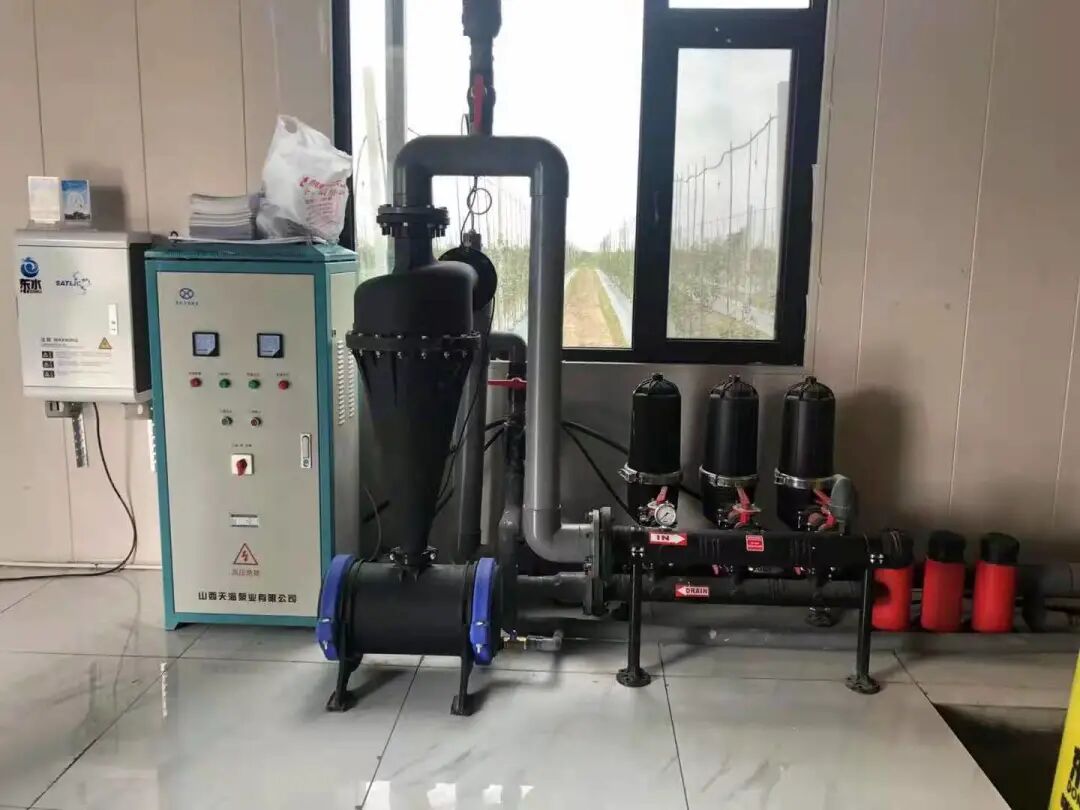

4过滤器

离心式过滤器：过滤系统中的初级过滤，通过水的离心力作用，过滤掉水中的细砂和悬浮粒子，底部有一个储沙罐，需要手动排沙。

反冲洗碟片过滤器：精确过滤，可根据用水要求选择不同精度（微米级别）的过滤盘片，过滤比大于85%，防止灌溉滴头、喷头堵塞。

5控制台

园区所有智慧农业系统中物联网设备的纽带和节点、农业墒情数据、图像视频数据和网络数据全部汇总到控制中心，并由控制中心将各个信息进行分配，并上传到互联网端。可以实时远程获取大田或者温室大棚内部的空气温湿度、土壤水分温度、二氧化碳浓度、光照强度及视频图像等各种信息，并通过控制中心控制灌溉方便园区管理人员查看土地信息和管理农田。

灌溉管网

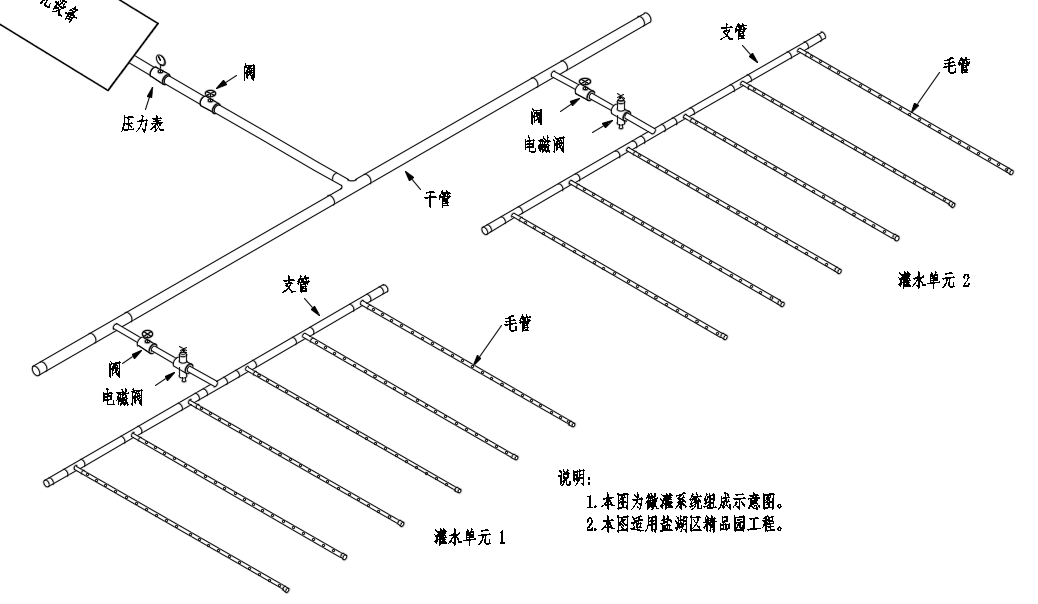

灌溉用水从管理房出来后需要经过三级管道：干管、支管、毛管，再通过滴头或喷头灌溉到田间，实现水肥一体化。其中支管道上设有电磁阀和解码器，与管理房中的智能灌溉控制器组成自动化灌溉系统，可以精准控制每家每户的灌水量、施肥量，使传统劳作真正得到“解放”，实现智慧灌溉。

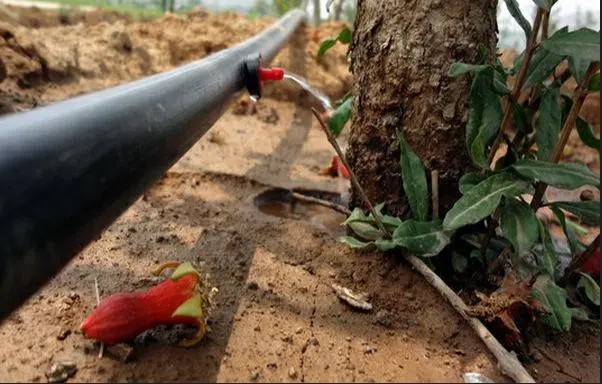

1滴灌系统

将滴灌管布置于梨树树干两侧，通过滴头直接将水肥灌溉到梨树的毛细根，具有明显的节水增产效果，结合水溶肥可以提高肥效一倍以上，还可以改善土壤团粒结构，使土壤更肥沃，且滴灌系统不受风的影响，任何时间都可以灌溉。

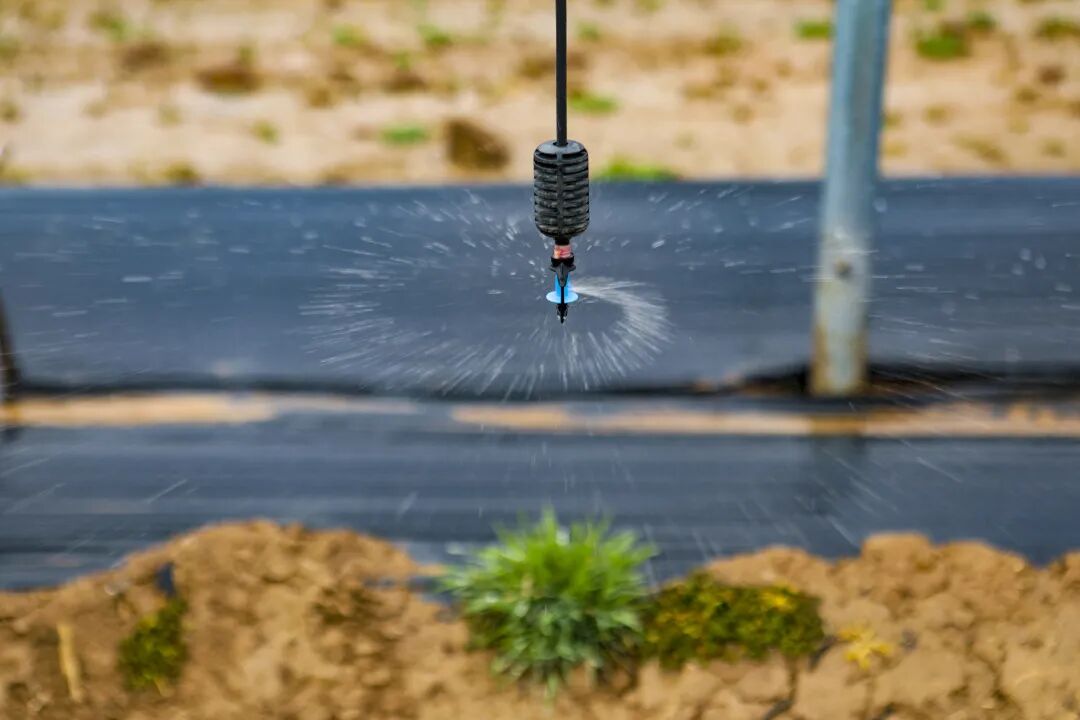

2倒挂微喷系统

在梨树生长过程中，有30%的菌肥与农药需要通过叶面喷施，采用倒挂旋转微喷可以恰到好处地达到省力、省水、省药的效果，有效利用菌肥，杀虫彻底。

3雾化系统

在春季梨树开花发芽时，雾化系统通过高压细雾化喷头喷水，使水分均匀喷洒在果树周围，形成喷雾效果，达到一个暂时湿润的小气候，有效预防春寒现象，让梨树、梨花不受寒冻影响，保证梨树的正常开花结果。

物联网系统

1物联网农业系统

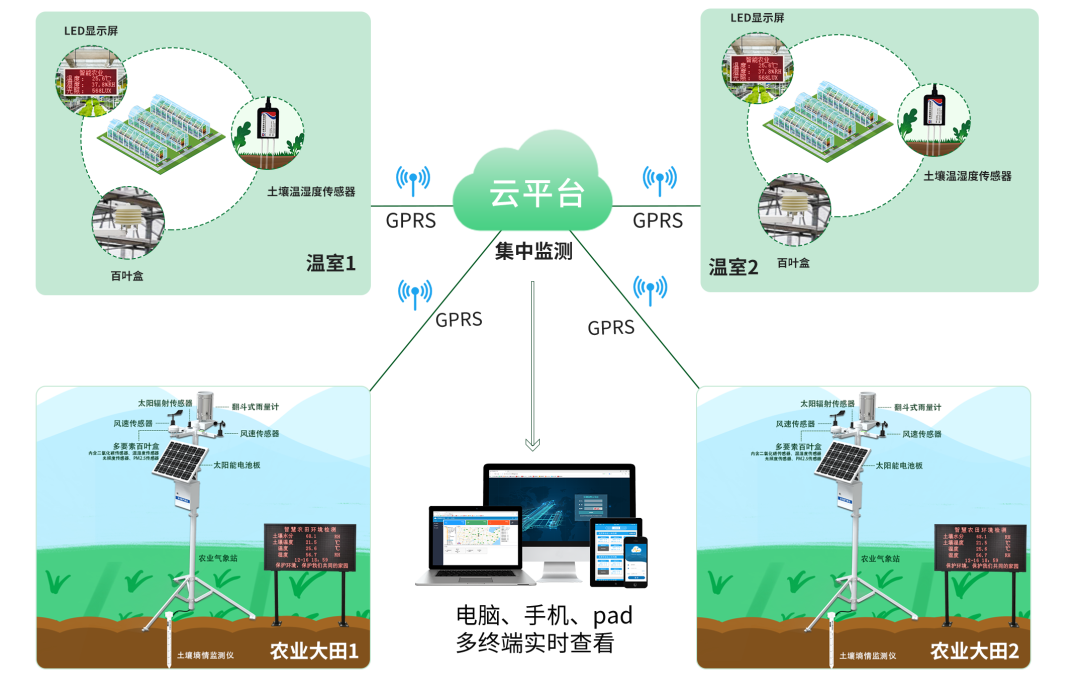

物联网智慧农业系统利用各种物联网传感器采集环境信息，采用土壤墒情传感器采集梨树果园中不同深度土壤的电导率、土壤水分、土壤温度、土壤酸碱度PH值、土壤养分氮磷钾含量，利用多元素百叶箱，采集环境空气温湿度、光照强度等数据，并实时上传至云平台。

系统还可以通过电脑、手机、Pad等信息终端向管理者推送实时监测信息、报警信息，实现温室大棚信息化、智能化远程管理，做到精准灌溉、精准施肥。

2土壤墒情信息采集

土壤水分温度电导率传感器可同时监测土壤中的含水量、温度和电导率，性能稳定，灵敏度高，是观测和研究盐渍土的发生、演变、改良以及水盐动态的重要工具。

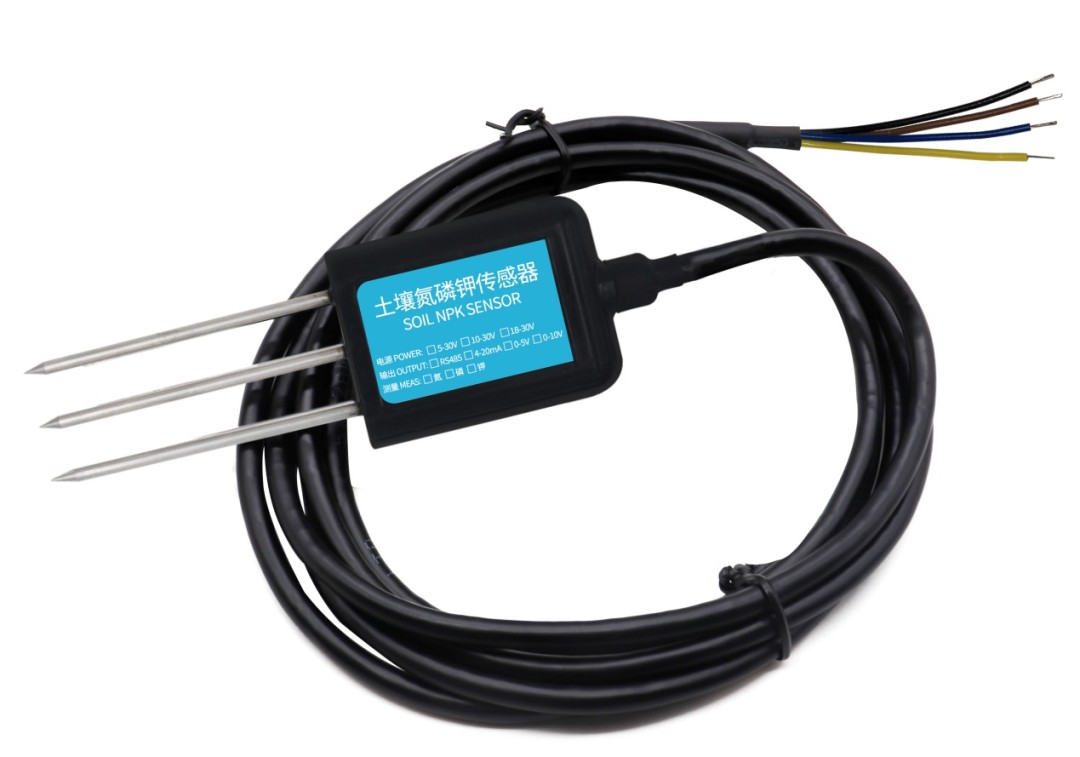

土壤氮磷钾三合一肥力传感器适用于检测土壤中氮磷钾的含量，通过检测土壤中氮磷钾的含量来判断土壤的肥沃程度，进而方便系统的评估土壤情况。

土壤酸碱度传感器主要用来测量土壤酸碱性，这对于施肥有重要参考指标，能根据土壤状况，分别施用酸性肥料或碱性肥料。

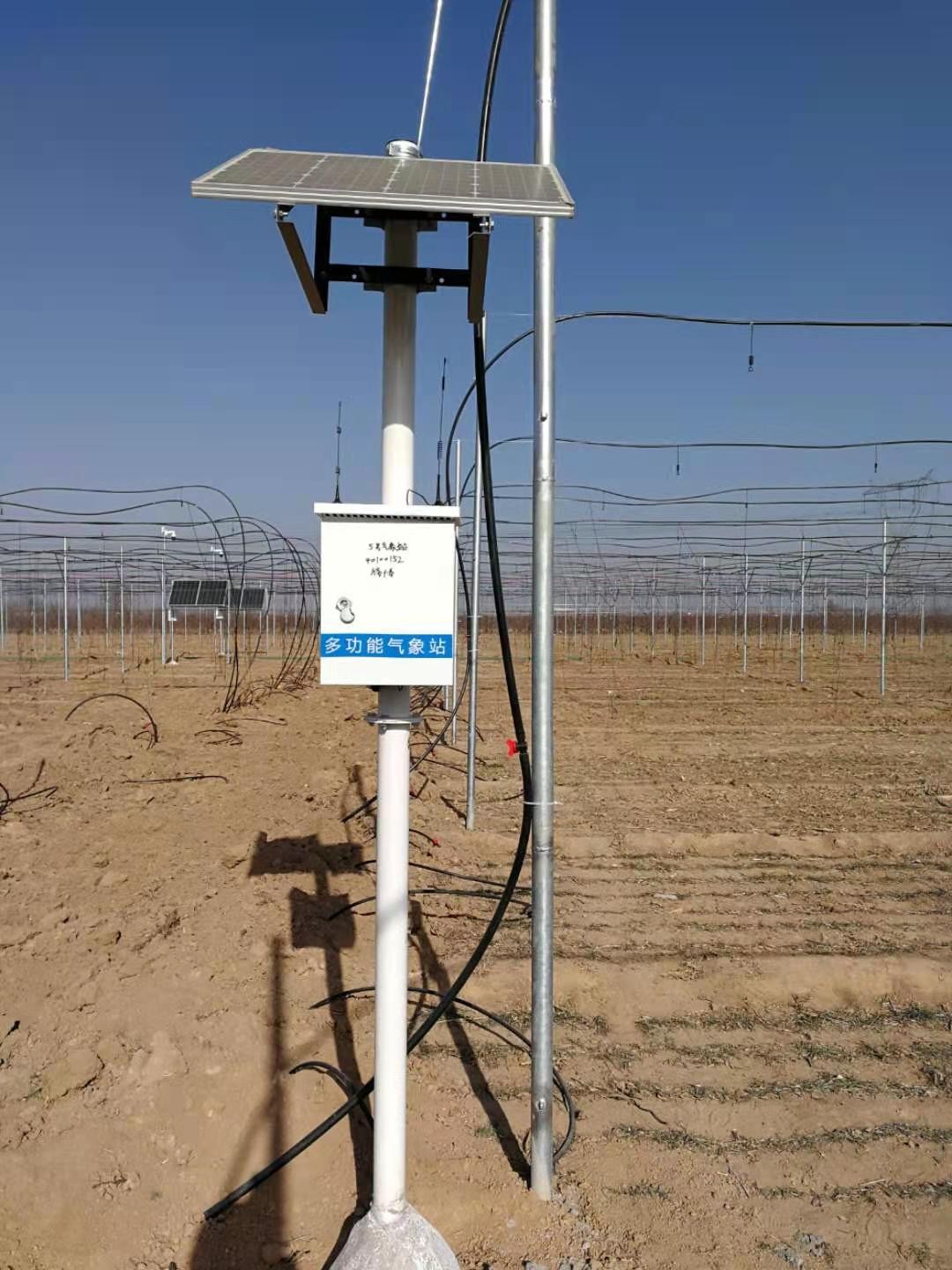

3气象信息采集

农业气象站集成多要素百叶盒、风速风向传感器、太阳辐射传感器、翻斗式雨量计及土壤墒情监测仪，其中多要素百叶盒内含二氧化碳传感器、温湿度传感器、光照度传感器及PM2.5传感器，可监测温湿度、光照度、风速风向、雨量等环境参数。

采集的环境综合信息发送云平台，能根据土壤含水量、降雨量数值，进行补充灌溉。空气温湿度数值对梨树种植环境调节有重要帮助，根据小气候环境温湿度，进行微喷加湿，起到降温作用，对于果实的密实度有很大的益处。

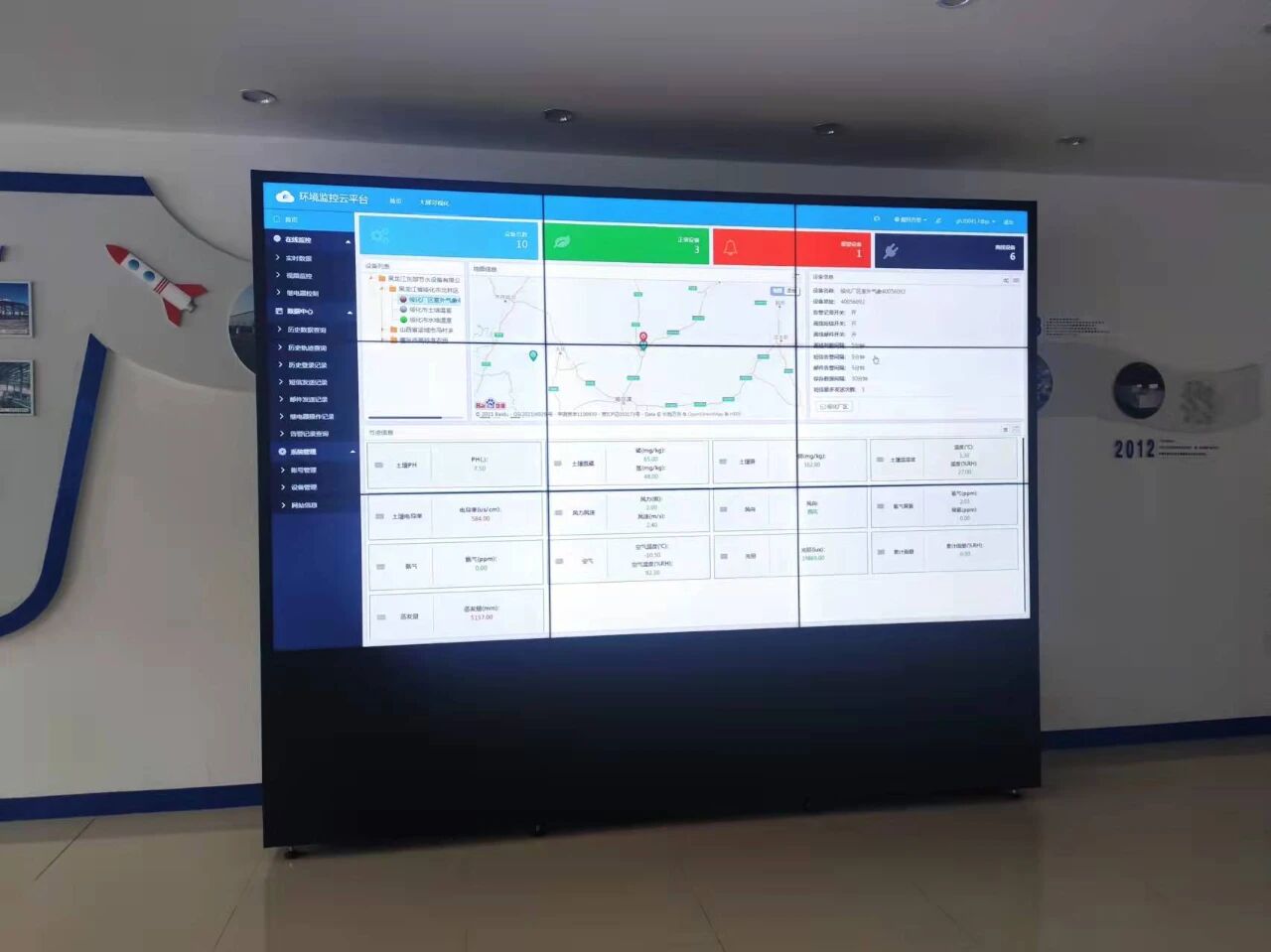

4云平台

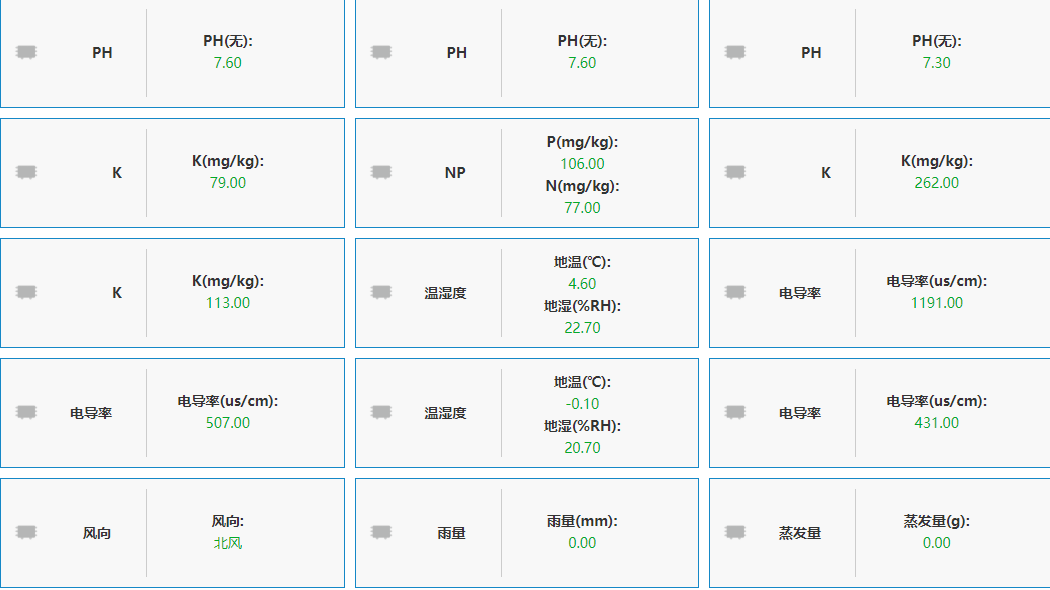

智慧农业云平台实现农业监测数据的存储、数据展示、远程控制功能，该平台具备有农业环境信息展示、气象信息展示、土壤墒情信息展示、灌溉设备控制、视频监测、灌溉智能控制等功能，农户可以使用该云平台，监测地块的各种墒情信息，远程控制灌溉和施肥装置，实现一机在手，监控所有。

辅助系统

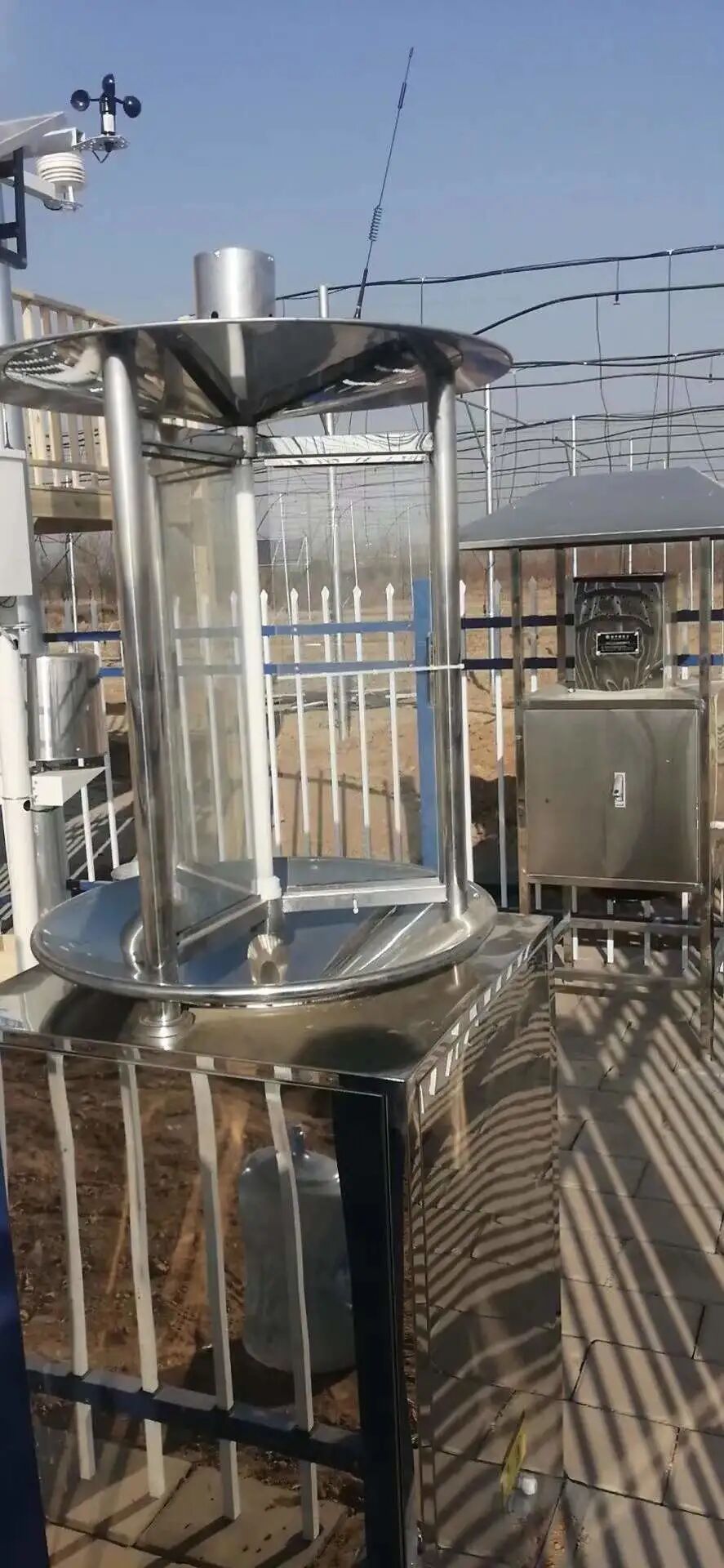

1孢子捕捉仪

“孢子”是农田中常见的一种真菌微生物，在农田种植过程中，空气中常会含有一定数量的孢子。孢子捕捉仪可定点观察特定区域孢子种类及数量，不需要工作人员随时守候。

孢子捕捉仪通过仪器内部的风机通电将空气中所含有的孢子真菌吸入内部装有含凡士林溶液的贴片，工作人员通过分析收集到的孢子种类和数量，就能够预测病虫种类、数量和发生时间，进而做到“早干预、早预防”，从而有效防止病害的发生。

2虫情监测仪

虫情监测仪工作时会发出专用光源，引诱害虫扑向灯的光源，光源外配置高压击杀网，杀死害虫，使害虫落下专用的接虫袋内，达到灭杀害虫的目的，同时可对收集的害虫进行分段存放、拍照、计数，虫情数据由监测系统整理分析，形成虫情数据库，以供专家远程诊断。可以降低农药残留、提高产品品质、减少对环境的污染，进一步加强病虫害监测预警。
